日立充電丸ノコC 18DBLのスイッチの改造~っщ(゜▽゜щ)❤【ラストに報告あります!】

f:id:sammbardaiku:20161120152013j:image

日立工機 コードレス丸のこ C  18DBL 】

【注 上の商品は「刃の直径が大きいタイプ」です(´Д`)❤私の買ったのは「刃の直径が125ミリの小さいタイプでした~!】

18ボルトのリチウムイオン電池のハイパワーで、まるで100ボルトの普通の丸ノコのように使えてしまう憎いヤツ~щ(゜▽゜щ)キャ~ステキ~❤

実は5年ほど前に買った「マックス」さんの「インパクトドライバー」と「充電丸ノコ」が、ひどくくたびれてきてたので…

この前、「日立工機」のインパクトドライバーと、充電丸ノコを セットで買っちゃったんですね~(´Д`)!

f:id:sammbardaiku:20161120152955j:image

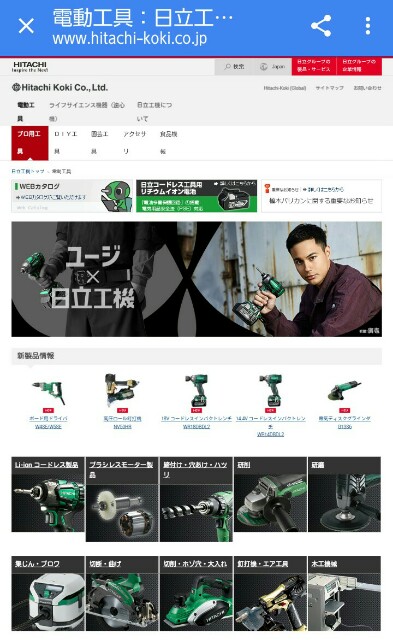

私ら大工は、「日立工機」「マックス」「マキタ」「RYOBI」…まぁ大体この4つのメーカーさんから、電動工具なんかを選ぶわけですが…

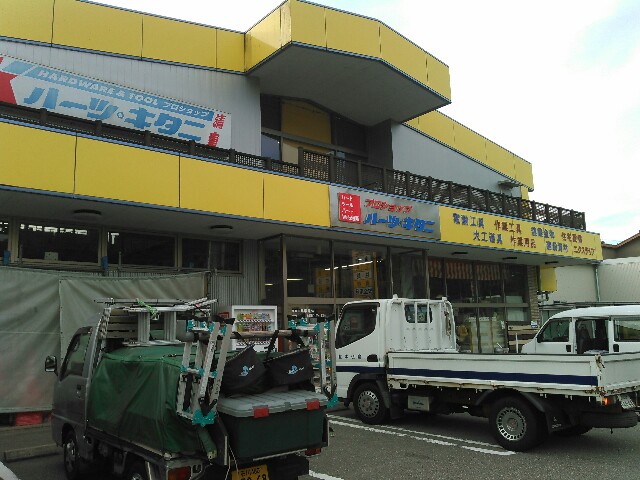

ここ最近の地元の金物屋さんの「大展示会」で、「日立工機」さんののブースで物欲しそうな顔してたら、やはりそういう展開になっちゃったんです~(´д`|||)。

f:id:sammbardaiku:20161120164436j:image

f:id:sammbardaiku:20161120153615j:image

「あら~っ、いらっしゃい! お久しぶりね… 元気にしてました?」

えっ…ええ。なんとか生きてましたよ(´Д`)❤

「うちの充電丸ノコ…気になるんですか?」

え? ええ…分かりますか(´д`|||)?

f:id:sammbardaiku:20161120153915j:image

分かりますよ~❤ だって顔にそう書いてあるんだもん!

アハハ参ったなぁ~!

f:id:sammbardaiku:20161120154144j:image

インパクトドライバーと丸ノコのセットだと、今回に限って「特価パック」があるんですよ❤

本当だ…安いですね…。それに日立さんって他のメーカーさんには無い「充電池2年保証」ってのも良いですよね…。

f:id:sammbardaiku:20161120154748j:image

さすが! お目が高いですね…。
うちの商品、勉強してくれてるじゃないですか~!嬉しいっ❤ (ねぇ…白井さん… 今回は特別にこれもサービスしますから、いかがです?お願いっ❤)

分かりました…(´Д`)❤セ、セットで買っちゃいますぅ~!

f:id:sammbardaiku:20161120155318j:image

と、誘われるままに買っちゃった「インパクトドライバー」と

f:id:sammbardaiku:20161120155422j:image

「充電丸ノコ」さん(´Д`)❤

いやぁ、さすがに5年も使い込んだ「マックス」さんのと比べたらパワーも格段にあるし使いやすいし、買って良かった~ですね!本当に。

ただ…

丸ノコの「スイッチ」だけが

ちょっと…

いや… かなり 気になったので…

f:id:sammbardaiku:20161120160407j:image

私流に改造してみたんですね…。私色に染めたくて…❤

で、「丸ノコのスイッチ」…

(大工さんはもちろんご存知ですけど)

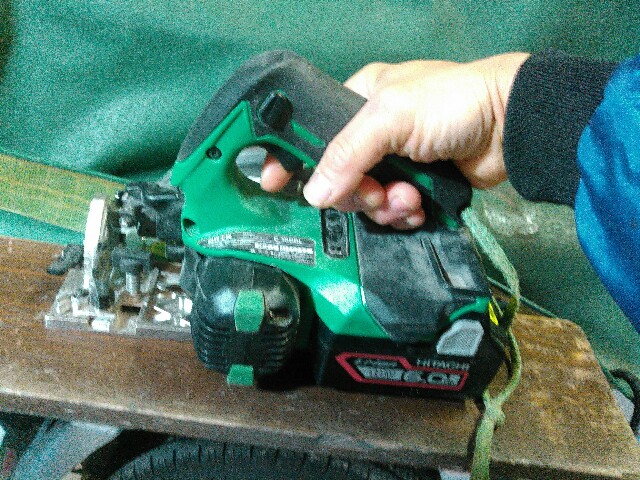

「丸ノコ」って、写真の人指し指のスイッチを握る事で、電源が入るんですが…

(このブログは、わずかですが一般の方も読まれてますので、説明がくどくなります~(´Д`)。)

f:id:sammbardaiku:20161120160743j:image

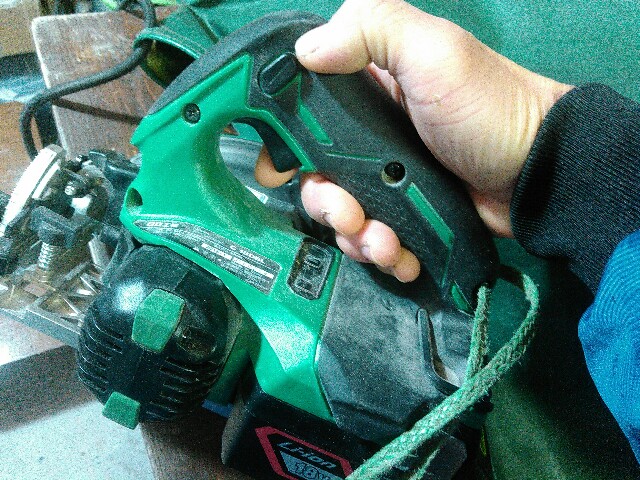

 どこのメーカーの「充電丸ノコ」さんも、安全の為なのか、“スイッチロック”ってのが付いてるんですね。

f:id:sammbardaiku:20161120161208j:image

(写真の親指の先にあるスイッチの事)それを押しこまないと、メインスイッチが入らない仕組みになってるんです~(´д`|||)。

 「親指で押しこみながら、人指し指で握ってスイッチを入れる…」

f:id:sammbardaiku:20161120162055j:image

なぁ…なんでなん?
なんで100ボルトの普通の電動丸ノコでさえ、そんな「ロックスイッチ」って付いてないのに…18ボルトの充電式の可愛い~君に、そんな余計なスイッチがついてんの?

「ええ~っ… そんなの分かんないよっ❤いいじゃん別に?」

f:id:sammbardaiku:20161120163039j:image

いや…良くないって~
僕が 君に触れるときに、一瞬でも戸惑いたくないんだ。
僕の「人指し指一本」で、
君には「反応」して欲しいんだよ…

f:id:sammbardaiku:20161120163825j:image

じゃあ… 私をいじって改造するの?

そんな簡単じゃないわよ私…

f:id:sammbardaiku:20161120164120j:image

ヒヤッホ~ッ❤

そりゃ や~ってみなけりゃ分からないさ~っ!

それじゃ、いくよ~っ❤

f:id:sammbardaiku:20161120165131j:image

電池を外して…5本のビスを外したら

f:id:sammbardaiku:20161120165249j:image

君はもう丸裸さ~っ❤

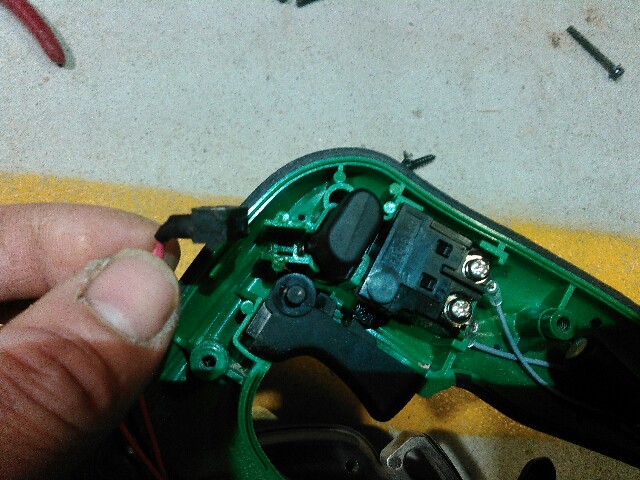

ちょっと分かりにくい「ビス」もあるけど、男なら嗅覚で分かるもんさ。

f:id:sammbardaiku:20161120165507j:image

「ロックスイッチ」が丸見えだ。抜いちゃうよ~!

f:id:sammbardaiku:20161120165613j:image

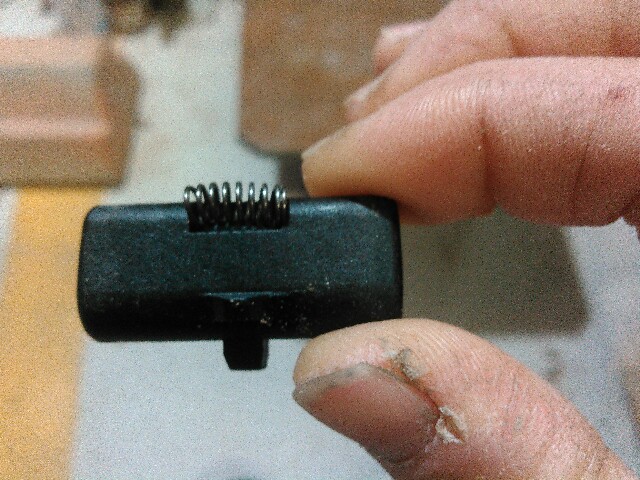

へぇ~こんななってんだ?

バネの力でセンター位置を保持してたんだな❤

それと この下についた「チンチンみたいな出っぱり」がメインスイッチをロックしてたのか?

と、言うことはこの「チンチンみたいな出っぱり」をカットしちゃえば…

ロックは出来なくなるんだな?

f:id:sammbardaiku:20161120170415j:image

「えっ… 切っちゃうの?」

ああ… 君に“チンチン”はいらないだろ?

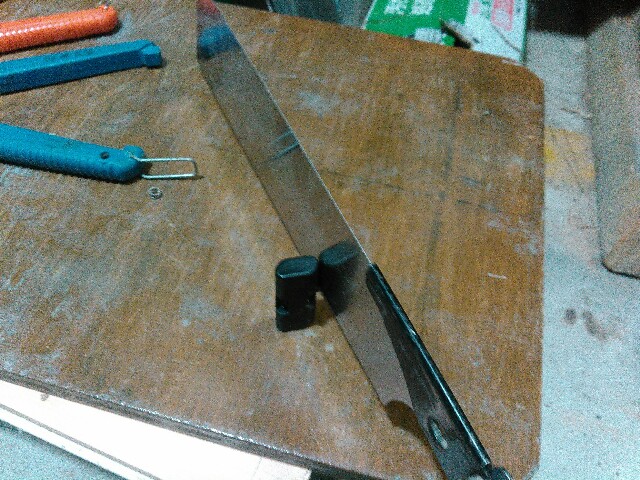

f:id:sammbardaiku:20161120170521j:image

シャカシャカシャカ… ポロン…

さぁ、これでもう君はメインスイッチをロック出来なくなった!

だけど…まだひとつ問題があるんだよなぁ…。

「ロックスイッチ」が、

刃先の「LED 照明」のスイッチも兼ねてるなんて… どういう事よ!?

つまり「ロックスイッチ」を押し込まない限り、刃先を照らすライトが点かない。

f:id:sammbardaiku:20161120171615j:image

ピカーッ!って、切っ先を明るく照らしてくれるライトが 点かないっ!

どうするよ? 参ったなぁ~。

「ロックスイッチ」を押し込まない限り、ライトが点かないって事は結局は“元の木阿弥”だよなぁ?

f:id:sammbardaiku:20161120174842j:image

「あ~あ…  まぁ、ライトを諦めれば、「改造」はこれで完了ってやつなんだけど…

やっぱり「ライト」って、諦められないよね~。」

f:id:sammbardaiku:20161120175112j:image

「ライトを諦めればいい~んだよ!そうすりゃ完成じゃないか!?」

f:id:sammbardaiku:20161120175231j:image

「バ~カッ!

そ~んな事、出来るかよっ この筋肉野郎!!」

f:id:sammbardaiku:20161120175329j:image

「それじゃどうするの?ライトをスイッチ関係なく点けっぱなしにする?」

f:id:sammbardaiku:20161120175453j:image

「そんな事したら、バッテリーが直ぐに無くなっちゃうよっ!」

f:id:sammbardaiku:20161120180315j:image
「ほらっ…やっぱり難しいでしょ?」

「……確かに。 マックスの丸ノコの場合はメインスイッチと照明LED が連動されてたから、ロックスイッチを殺しちゃえば良かったんだけど…

日立のはそれが出来ないんだよなぁ。」

f:id:sammbardaiku:20161120223050j:image

このセンター位置を保持してる「バネ」を取っちゃえば 常にスイッチを押し込んだ状態には出来るけど…

逆にライトをオフにする力が足りなくて、ライトが点きっぱなしになっちゃう可能性が大きいし…

いや…待てよ?  そっか…

そうだ、逆転の発想したらいけるかも…?

f:id:sammbardaiku:20161120170653j:image

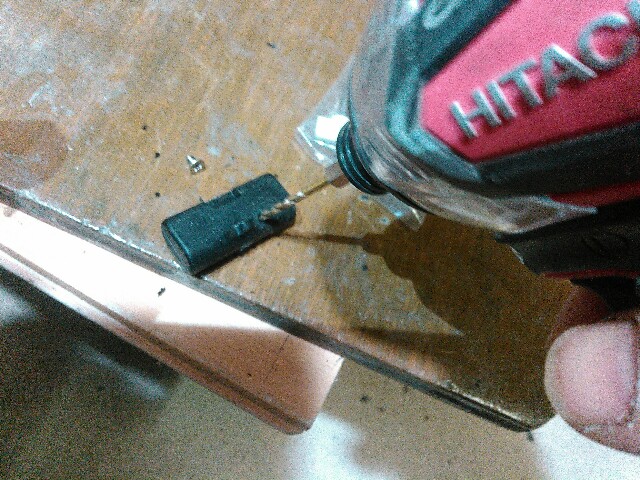

ロックスイッチにドリル(4,5ミリ)の穴を開けて~

f:id:sammbardaiku:20161120170818j:image

こんなんに なった~っ❤

f:id:sammbardaiku:20161120171029j:image

「その開けた穴って、なんの意味があるの?」

 まぁ~、見てなって❤

f:id:sammbardaiku:20161120195317j:image

真ん中の「小さな突起」を鑿で削り落としちゃって~

f:id:sammbardaiku:20161120195500j:image

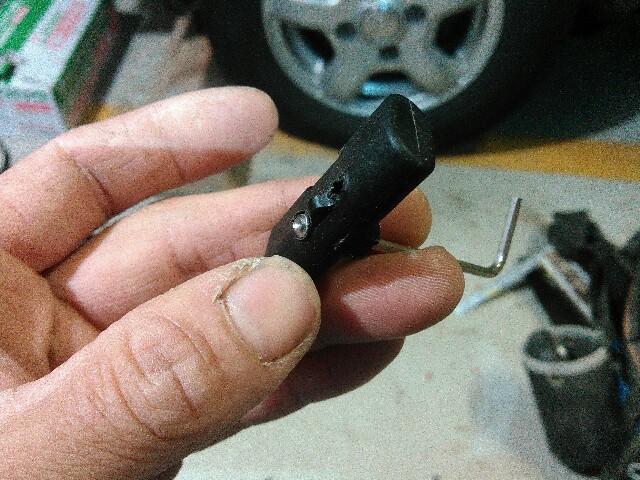

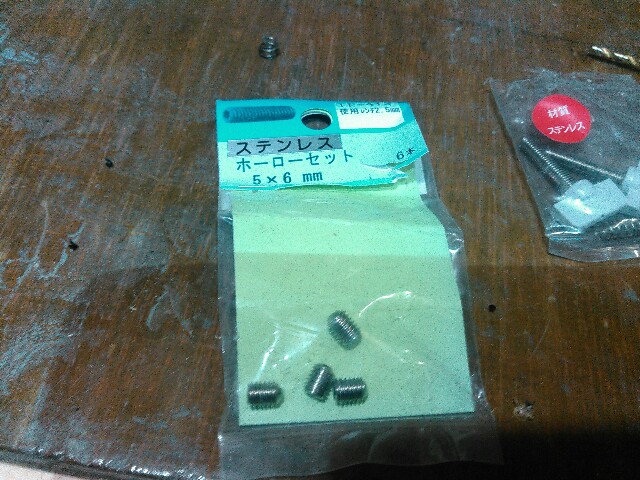

5ミリのいもネジを

f:id:sammbardaiku:20161120195605j:image

裏側から揉むんだよね~!それも2個!(写真では真ん中の「小さな突起」が、まだありますけど気にしないで下さ~いщ(゜▽゜щ)❤)

f:id:sammbardaiku:20161120215045j:image

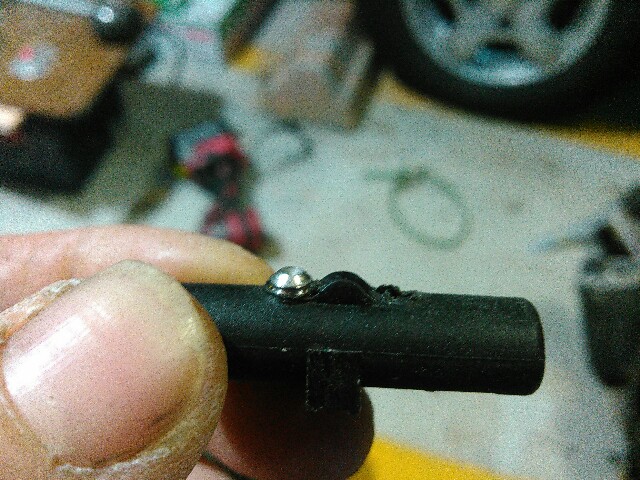

写真撮り忘れちゃったけど、実際は真ん中の小さな突起の左右に、「5ミリのいもネジ」が顔を出すようにします。(そして真ん中の小さな突起は、先に鑿で削り落としてあるんですね(´д`|||)いい加減な写真ですみません…)

f:id:sammbardaiku:20161120215508j:image

つまり本来出ている所を「削り落として平らにして(オカマちゃんにして)

f:id:sammbardaiku:20161120215708j:image

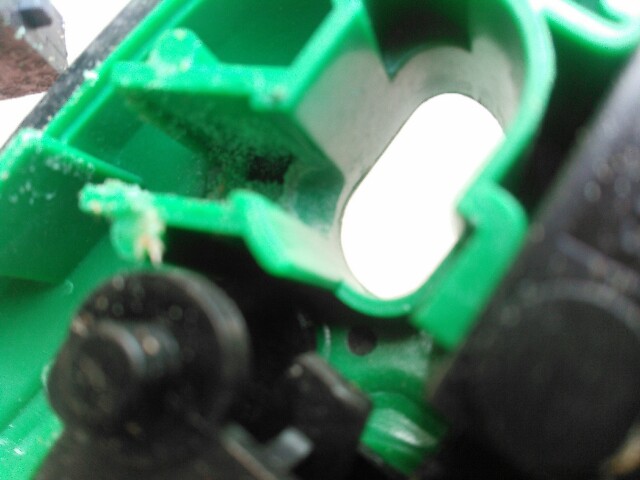

平らだった所に、「新しい突起を2つ作った」んですね~❤(分かりにくいですか…(´д`|||)?)

f:id:sammbardaiku:20161120220056j:image
(で、その改造ロックスイッチを 元の穴に戻すのですけど…)

f:id:sammbardaiku:20161120220215j:image

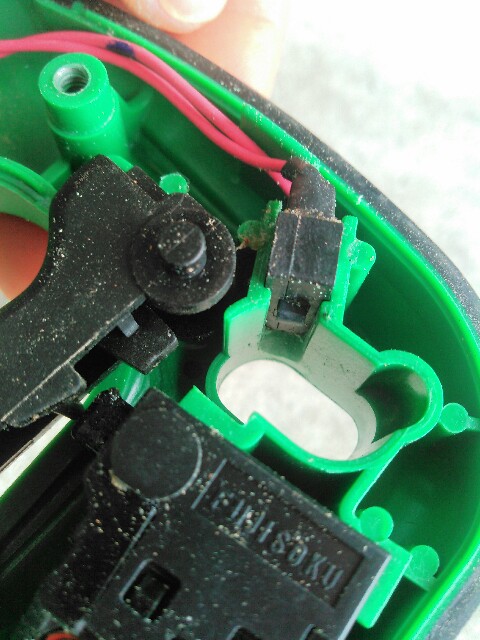

(この丸ヤスリの先で“指してる所”を 丸ヤスリで削り落とします。最後までスイッチを押し込むと、「いもネジ」が当たっちゃうんです…。)

f:id:sammbardaiku:20161120220515j:image

(削ったら、LED ライトのスイッチを元の所に戻します(´Д`)!)

f:id:sammbardaiku:20161120220742j:image

「スイッチに付けた「いもネジ」が押し込んだ時に、当たらない様にヤスリで削ってなぁ~!いい感じに~!」

f:id:sammbardaiku:20161120220909j:image

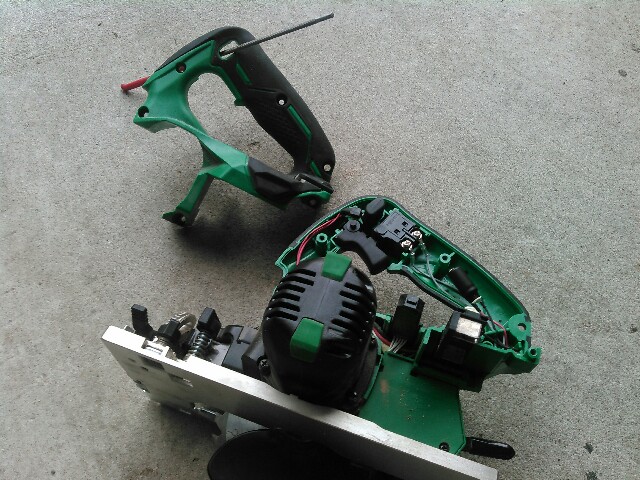

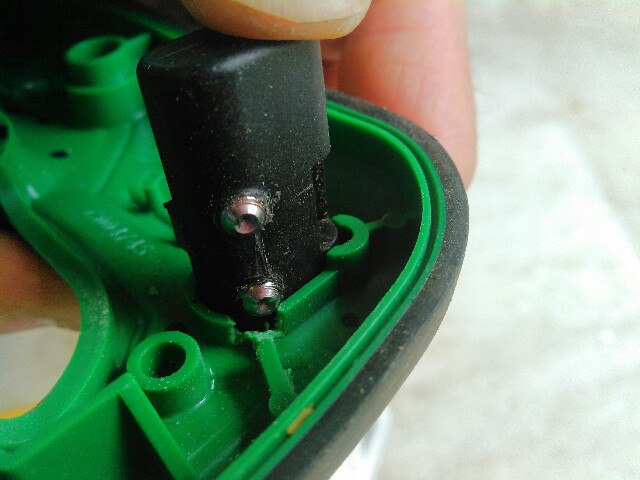

(で、次は外したカバーの方も 同じ様に丸ヤスリとニッパーで)

f:id:sammbardaiku:20161120221035j:image

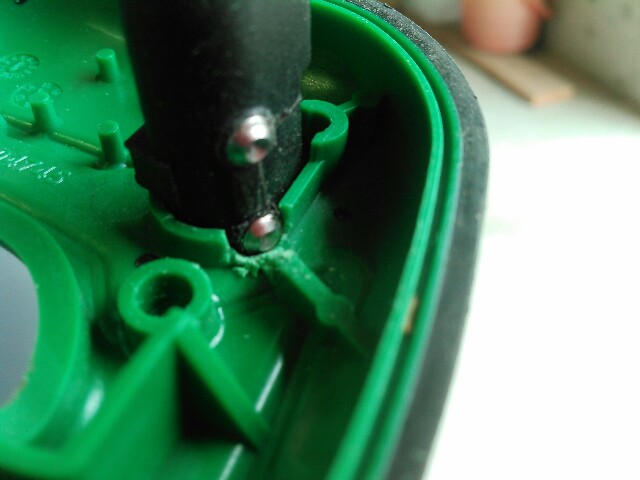

(この「いもネジ」の当たってる所を取ってしまいます)

f:id:sammbardaiku:20161120221150j:image

(こんな感じになれば、大丈夫です(´Д`)❤)

「そしたら、ばらした部品を元通りに組むぜ~!」

f:id:sammbardaiku:20161120222002j:image

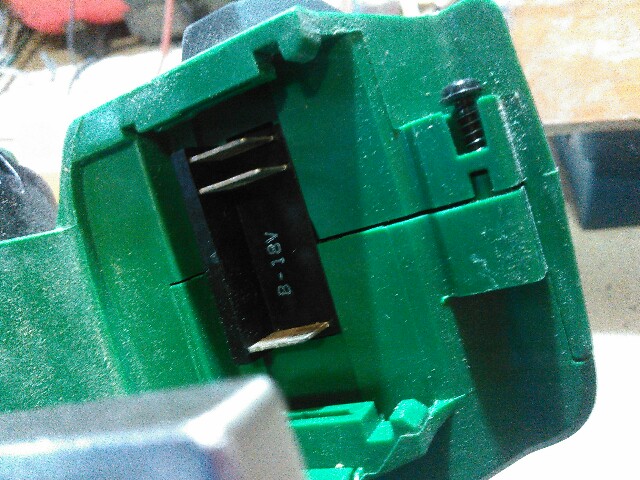

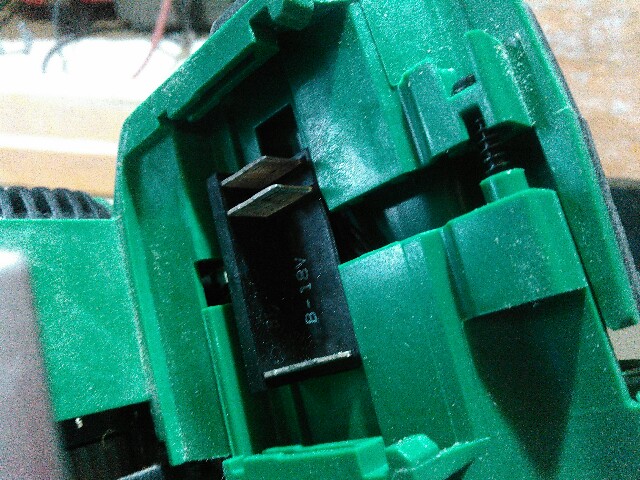

「バッテリーを差し込む辺りって、ちゃんと溝に入れないと組めないから気を付けないとな~!」

f:id:sammbardaiku:20161120222144j:image

「よしっ!ちゃんとハマった❤

5本のビスを元の通りに揉み付けて~」

f:id:sammbardaiku:20161120222331j:image

「ほら… 君の肉体改造は、ちゃんと出来たよ。ちょっと確認の為に触ってみるね…❤」

「うん… なんだか恥ずかしい… 」

f:id:sammbardaiku:20161120222616j:image

「さぁ~て、 今まで「押し込んだら点いてたライト」が~」

f:id:sammbardaiku:20161120222735j:image

(押し込んだ状態のロックスイッチ)

押し込むと~

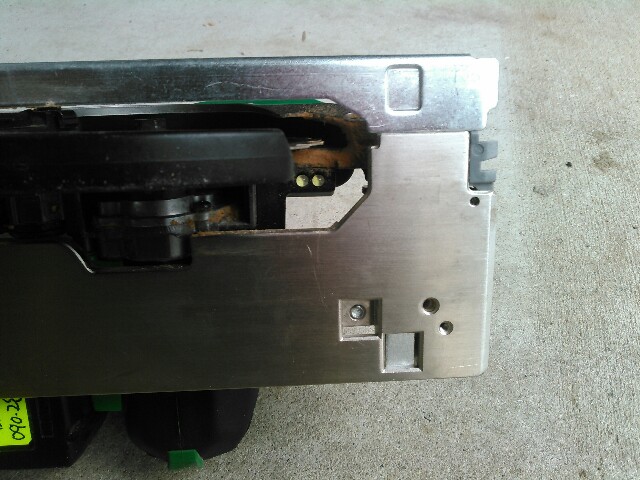

f:id:sammbardaiku:20161120223539j:image

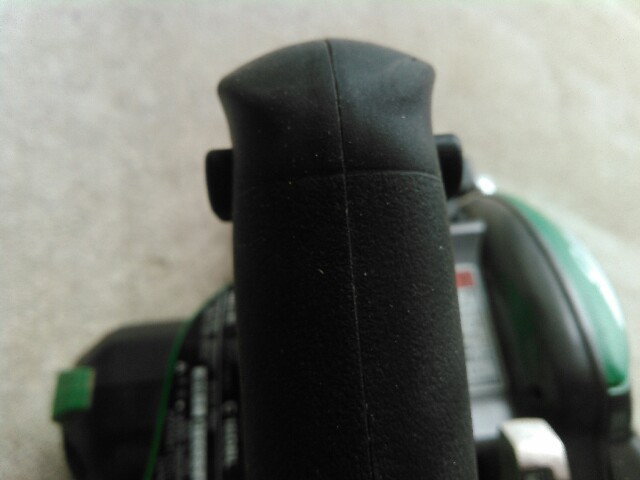

ライトが点かなくて~

f:id:sammbardaiku:20161120223621j:image

センターの位置にすると~
f:id:sammbardaiku:20161120223653j:image

ピカ~ッって、点くんだよねぇ~!

f:id:sammbardaiku:20161120215708j:image

「2本揉み付けた「いもネジ」が効いてるぜ~!!」

f:id:sammbardaiku:20161120220742j:image

「適度なクリック感があるよね!?

丸ヤスリで取った所に、その「いもネジ」がちょっと食い込んで、簡単にスイッチも動かないし!!もちろん、例のバネは取っ払って大丈夫!」

f:id:sammbardaiku:20161120230509j:image

「でも、改造しちゃうとメーカー保証は無くなっちゃうよ?いいの?」

f:id:sammbardaiku:20161120222616j:image

「大丈夫じゃね?

お金払えば修理くらい受け付けてくれるだろ?たかが「ロックスイッチ」をいじったくらいなんだからさぁ~!」

 緊急告知~щ(゜▽゜щ)!!

な、なんと「スイッチロック(安全装置)を生かしたままで、任意にそれを解除出来る方法を発見しました~щ(゜▽゜щ)❤

近日公開致しますので、ご期待下さい(´Д`)!【平成2812月31日】

《下のエントリーが、それで~す(´Д`)!》

日立充電丸ノコ(C18DBL)の、スイッチの完璧な改造方法を 発見~щ(゜▽゜щ)の巻!!



※使用画像 「日立工機」ホームページより

その他もろもろお借り致しましたm(__)m。平にお許しを…。

(なお、当ブログを参考に丸ノコを改造される場合は、自己責任でお願い致しま~す❤)
